SD - Høj Effektivitets Drosler
SD Seriens lagringsspoler yder fortræffelig effektivitet og feltmodulation, når de bruges som spoler for midlertidig energilagring i switch mode strømforsyninger.Brugen af MPP kerner muliggør kompakt størrelse, høj og stabil induktans over et bredt bias strømområde og høj "Q" ved frekvenser op til 200kHz.
Kendetegn
|
 |

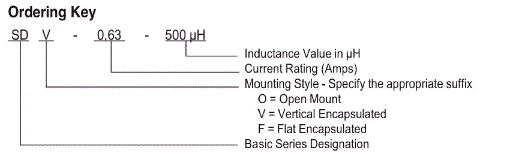

Bestillings Nøgle
Mekaniske Dimensioner
Elektriske Specifikationer ved 25 °C
| Type Nummer | IDC (A) |
L(µH) Typ. ved nominel strøm |
LO(µH) ±15% Ubelastet |
DCR mOhm typ. |
Energi Lagring (µJ)1 |
Skema 2 Monterings Måde O•F•V |
Spole Str. mm O.D. x H. (a x b) |
Boks Str. | Monterings Måde Terminal Ød |
|||
| F | V | O | F | V | ||||||||
| SD_-0.63-400 SD_-0.63-500 SD_-0.63-630 SD_-0.63-1000 SD_-0.63-2000 SD_-0.63-2500 SD_-0.63-4000 SD_-0.63-6000 |
0,63 0,63 0,63 0,63 0,63 0,63 0,63 0,63 |
400 500 630 1.000 2.000 2.500 4.000 6.000 |
474 620 820 1.157 2.695 3.080 5.625 7.600 |
537 670 563 650 992 730 1.000 1.150 |
79 99 12 198 397 496 794 1.191 |
1•1•1 1•1•1 1•1•1 1•1•1 1•1•1 1•1•1 1•1•1 1•1•1 |
15 x 7 15 x 7 15 x 7 19 x 9 20 x 9 26 x 12 26 x 12 30 x 15 |
17 17 17 22 22 29 29 32 |
20 20 20 25 25 30 30 35 |
0,25 0,25 0,28 0,30 0,30 0,40 0,40 0,40 |
0,60 0,60 0,60 0,60 0,60 0,60 0,60 0,60 |
0,80 0,80 0,80 0,80 0,80 0,80 0,80 0,80 |
| SD_-1.0-250 SD_-1.0-500 SD_-1.0-1000 SD_-1.0-2500 SD_-1.0-4000 SD_-1.0-6000 |
1,0 1,0 1,0 1,0 1,0 1,0 |
250 500 1.000 2.500 4.000 6.000 |
323 580 1.250 4.160 5.970 9.260 |
354 210 290 550 820 970 |
125 250 500 1.250 2.000 3.000 |
1•1•1 1•1•1 1•1•1 1•1•1 1•1•1 1•2R•1 |
15 x 7 19 x 9 26 x 12 26 x 12 30 x 15 37 x 15 |
17 22 29 29 32 42 |
20 25 30 30 35 40 |
0,355 0,45 0,50 0,50 0,45 0,50 |
0,60 0,60 0,60 0,60 0,60 0,60 |
0,80 0,80 0,80 0,80 0,80 0,80 |
| SD_-1.6-160 SD_-1.6-315 SD_-1.6-400 SD_-1.6-500 SD_-1.6-1000 SD_-1.6-2500 SD_-1.6-4000 |
1,6 1,6 1,6 1,6 1,6 1,6 1,6 |
160 315 400 500 1.000 2.500 4.000 |
251 443 613 695 1.290 3.670 5.440 |
127 289 266 115 195 380 450 |
205 408 502 640 1.280 3.200 5.140 |
1•1•1 1•1•1 1•1•1 1•1•1 1•2R•1 1•1•1 1•1•- |
15 x 7 19 x 8 19 x 9 26 x 12 30 x 15 37 x 15 44 x 18 |
17 22 22 29 32 42 49 |
20 25 25 30 35 40 - |
0,50 0,355 0,40 0,71 0,63 0,63 0,63 |
0,80 0,80 0,80 0,80 0,63 0,80 0,80 |
0,80 0,80 0,80 0,80 0,80 0,80 - |
| SD_-2.0-63 SD_-2.0-100 SD_-2.0-315 SD_-2.0-630 SD_-2.0-1000 SD_-2.0-1600 SD_-2.0-2500 |
2,0 2,0 2,0 2,0 2,0 2,0 2,0 |
63 100 315 630 1.000 1.600 2.500 |
81 115 422 885 1.387 2.420 3.240 |
87 161 168 120 145 200 313 |
126 200 650 1.260 2.000 3.200 5.000 |
1•1•1 1•1•1 1•1•1 1•1•1 1•1•1 1•1•1 1•1•- |
14 x 6 19 x 8 25 x 9 26 x 12 30 x 15 37 x 15 46 x 20 |
17 22 29 29 42 42 49 |
20 25 30 30 35 40 - |
0,40 0,355 0,80 0,75 0,75 0,80 0,85 |
0,80 0,80 0,80 0,80 0,80 0,80 0,85 |
0,80 0,80 0,80 0,80 0,80 0,80 - |
| SD_-2.5-63 SD_-2.5-100 SD_-2.5-160 SD_-2.5-200 SD_-2.5-400 SD_-2.5-1000 |
2,5 2,5 2,5 2,5 2,5 2,5 |
63 100 160 200 400 1.000 |
99 129 241 275 790 1.521 |
62 122 132 70 120 125 |
197 312 489 630 1.250 3.125 |
1•1•1 1•1•1 1•1•1 1•2R•1 1•2R•1 1•2R•1 |
14 x 6 19 x 8 19 x 8 26 x 12 26 x 12 39 x 16 |
17 22 22 29 29 42 |
20 25 25 30 30 45 |
0,50 0,40 0,45 0,75 0,71 0,85 |
0,80 0,80 0,80 0,75 0,71 0,85 |
0,80 0,80 0,80 0,80 0,80 - |
| SD_-3.15-63 SD_-3.15-100 SD_-3.15-160 SD_3.15-250 SD_-3.15-630 |
3,15 3,15 3,15 3,15 3,15 |
63 100 160 250 630 |
80 157 234 570 1.122 |
62 60 86 85 110 |
312 498 794 1.240 3.125 |
1•1•1 1•1•1 1•1•1 1•2P•1 1•2R•1 |
20 x 9 19 x 8 25 x 10 26 x 12 37 x 15 |
22 22 29 29 42 |
25 25 30 30 40 |
0,50 0,60 0,60 0,56 0,90 |
0,80 0,80 0,80 0,56 0,90 |
0,80 0,80 0,80 0,80 0,90 |
| SD_-4.0-47 SD_-4.0-100 SD_-4.0-160 SD_-4.0-250 |
4,0 4,0 4,0 4,0 |
47 100 160 250 |
65 144 240 345 |
55 68 40 50 |
376 800 1.280 2.000 |
1•1•1 1•1•1 1•1•1 1•1•1 |
20 x 9 25 x 10 26 x 12 30 x 15 |
22 29 29 42 |
25 30 30 45 |
0,50 0,60 0,90 0,95 |
0,80 0,80 1,00 1,00 |
0,80 0,80 0,90 1,00 |
| SD_-5.0-47 SD_-5.0-63 SD_-5.0-100 SD_-5.0-250 |
5,0 5,0 5,0 5,0 |
47 63 100 250 |
60 91 165 357 |
44 43 27 40 |
588 797 1.250 3.125 |
1•1•1 1•1•1 2P•2P•2P 2R•1•1 |
25 x 10 25 x 10 26 x 12 30 x 16 |
29 29 29 42 |
30 30 30 45 |
0,60 0,67 0,75 1,18 |
0,80 0,80 0,75 1,18 |
0,80 0,80 0,75 1,18 |
| SD_-6.3-47 SD_-6.3-63 SD_-6.3-100 SD_-6.3-200 |
6,3 6,3 6,3 6,3 |
47 63 100 200 |
76 120 160 266 |
44 17 28 44 |
946 1.250 2.010 3.969 |
1•1•1 1•1•1 1•1•1 2P•2P•2P |
26 x 11 26 x 12 29 x 13 38 x 17 |
29 29 32 42 |
30 30 35 40 |
1,00 1,18 0,67 0,85 |
1,00 1,18 0,80 0,85 |
1,00 1,18 0,80 0,85 |
| SD_-8.0-47 SD_-8.0-63 |
8,0 8,0 |
47 63 |
63 95 |
43 12 |
1.507 2.016 |
1•1•1 2P•2P•1 |
29 x 13 30 x 15 |
32 32 |
35 35 |
0,67 0,95 |
0,80 0,95 |
0,80 0,95 |
Vi hjælper gerne med design af andre induktansværdier og størrelser.
Bemærk:
- µJoule klassificeringen (0,5 x LI²) er induktorens evne til at lagre energi
- Skema
1 = en vikling
2P = to vinklinger, Parallel Forbindelse
2R = to vinkinger, Serie Forbindelse - Induktans målt ved 0,10Vrms ved 10kHz uden DC strøm og 0,25Vrms ved 10kHz med DC strøm.
- På større enheder og enheder viklet med tynd tråd, anbefales yderligere mekanisk montering.
