CK, CD, CQ - CM Interface

Kendetegn

  • Høj dæmpning over et bredt frekvensområde
  • Lav koblingskapacitet
  • Bredt induktansområde
  • Kompakte og miniature størrelser for høj pakningstæthed
  • Fortræffelig kvalitet ved yderst konkurrencedygtige priser p.g.a. høj-volumen produktion
  • Produceret i ISO-9001 godkendt fabrik
  • Andre induktans værdier produceres efter ønske
   CK, CD, CQ - Common Mode Interface


Strøm Kompenserende EMI støj dæmpnings spoler
Dobbelte Spoler for RFI Suppression
Quadro Spoler for Spændings Interferens Dæmpning

Mekanisk Oversigt & Dimensioner

  • Anvendelses temperatur: 0°C til 70°C
  • Opbevarings temperatur: -25°C til +105°C
  • Test spænding mellem viklinger: 500 Vrms
  • Test frekvens: Induktans målt ved 10kHz/100mVrms

Elektriske Specifikationer ved 25°C omgivelses temperatur

CK Serien - Strøm Kompenserede EMI Støjdæmpningsspoler for Data og Signal Linie Filtrering

Type Nummer LN (µH)
±30%		 IN (mA) LL (µH) RCU (mOhms) VP (Vrms) Viklinger per kerne Pakning Skema
 CKV_0.12-A
 CKV_4.7-A		 120
4.700		 100
100		 0,35
0,85		 90
460		 500
500		 2
2		 V
V		 A
A
 CKV_10-A
 CKV_16-A		 10.000
16.000		 100
100		 1,15
1,20		 670
830		 500
500		 2
2		 V
V		 A
A
 CKV_38-A
 CKV_68-A		 38.000
68.000		 100
100		 2,30
2,30		 2.600
4.630		 500
500		 2
2		 V
V		 A
A

Mekanisk Oversigt & Dimensioner
GÃ¥ til top

CD Serien - Dobbelt Spoler for EMI Støjundertrykkelse ved ISDN U Interface

Type Nummer LN (µH)
±30%		 IN (mA) LL (µH) RCU (mOhms) VP (Vrms) Viklinger per kerne Pakning Skema
 CD_-1.0-A
 CD_-1.7-A		 1.000
1.700		 600
550		 0,40
0,42		 180
200		 500
500		 2
2		 F, V, S, W
F, V, S, W		 A
A
 CD_-2.2-A
 CD_-3.3-A		 2.200
3.300		 350
350		 0,45
0,50		 300
370		 500
500		 2
2		 F, V, S, W
F, V, S, W		 A
A
 CD_-4.7-A
 CD_-6.8-A		 4.700
6.800		 350
350		 0,55
0,55		 430
510		 500
500		 2
2		 F, V, S, W
F, V, S, W		 A
A
 CD_-10-A
 CD_-12-A		 10.000
12.000		 350
300		 0,65
0,70		 620
680		 500
500		 2
2		 F, V, S, W
F, V, S, W		 A
A
 CD_-15-A
 CD_-22-A		 15.000
22.000		 300
300		 0,80
0,85		 760
920		 500
500		 2
2		 F, V, S, W
F, V, S, W		 A
A
 CD_-28-A
 CD_-33-A		 28.000
33.000		 300
300		 0,95
1,05		 1.020
1.120		 500
500		 2
2		 F, V, S, W
F, V, S, W		 A
A
 CD_-50-A
 CD_-70-A		 50.000
70.000		 300
300		 1,35
2,00		 1.800
2.150		 500
500		 2
2		 F, V, S, W
F, V, S, W		 A
A

Mekanisk Oversigt & Dimensioner
GÃ¥ til top

CQ Serien - Quad Spoler for EMI Støjundertrykkelse ved ISDN U Interface

Type Nummer LN (µH)
±30%		 IN (mA) LL (µH) RCU (mOhms) VP (Vrms) Viklinger per kerne Pakning Skema
 CQ_-1.0-B
 CQ_-1.7-B		 1.000
1.700		 400
350		 0,40
0,40		 200
260		 500
500		 4
4		 F, V, S, W
F, V, S, W		 B
B
 CQ_-2.2-B
 CQ_-3.3-B		 2.200
3.300		 300
300		 0,45
0,50		 310
380		 500
500		 4
4		 F, V, S, W
F, V, S, W		 B
B
 CQ_-5.0-B
 CQ_-6.8-B		 5.000
6.800		 300
300		 0,55
0,55		 450
850		 500
500		 4
4		 F, V, S, W
F, V, S, W		 B
B
 CQ_-10-B
 CQ_-12-B		 10.000
12.000		 300
250		 0,65
0,65		 1.060
1.120		 500
500		 4
4		 F, V, S, W
F, V, S, W		 B
B
 CQ_-58-B
 CQ_-90-B		 58.000
90.000		 200
150		 1,50
2,00		 2.400
4.150		 500
500		 4
4		 F, V, S, W
F, V, S, W		 B
B

Mekanisk Oversigt & Dimensioner
GÃ¥ til top


Ved bestilling af CD eller CQ serien, brug da venligst præfiks F,V eller J for at betegne den ønskede paknings type.
CDF/CQF = Flad pakning, through-hole, DIL montering
CDV/CQV = Vertikal pakning, through-hole, DIL montering
CDJ/CQJ = Overflade montering, 16,6 x 13,2 mm

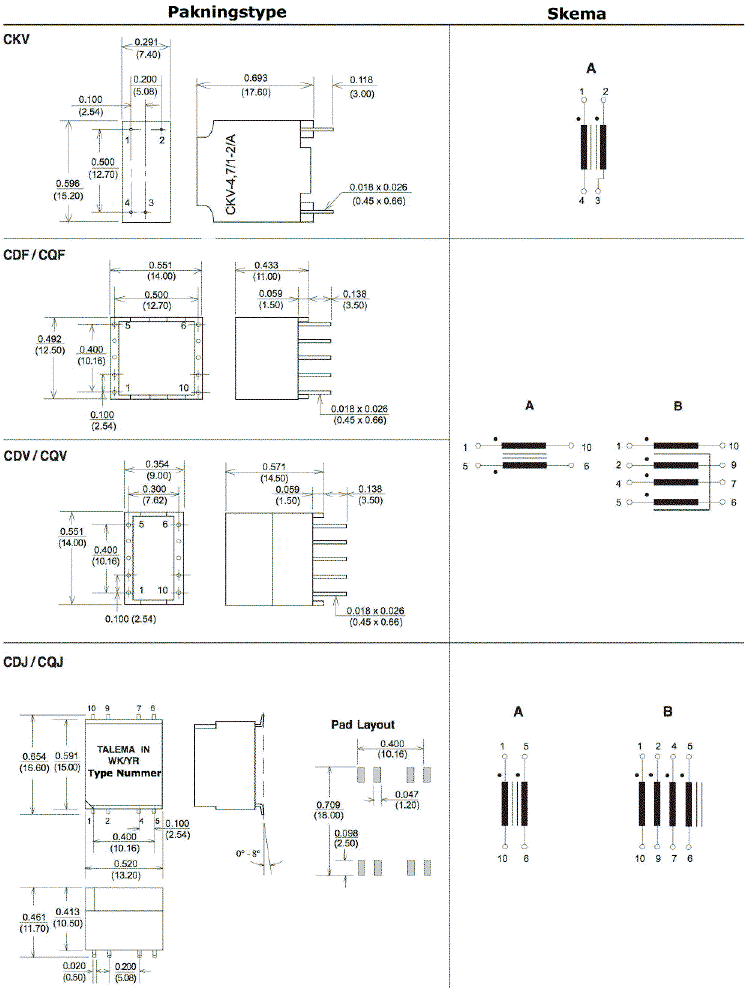

Dimensioner

Dimensioner: Tommer (Millimeter)
Tolerance: ±0,10 (0,25) hvis ikke andet er specificeret.

Dimensioner & Skema
