Krydsreferance Spoler

Spændingskompenserende EMI støjdæmpningsspoler for data og signal linie filtrering.

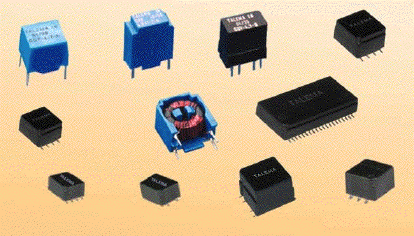

Vi tilbyder et bredt sortiment af common mode støjdæmpningsspoler designet for interface og reduktion af elektromagnetisk interferens (EMI). Disse spoler yder både differential og common mode støjdæmpning, samtidig med at de tillader signalet at passere så godt som uforvrænget. Spolerne fås i størrelser fra standard til ultra miniature i både DIL og SMD typer og tilbyder kompatibilitet med alle gængse footprints. Reference skemaet herunder giver et overblik over udvalget fra vort brede sortiment.


.

Krydsreference Pulse Engineering - Talema
Krydsreference Umec - Talema
Krydsreference Vacuumschmelze - Talema
Krydsreference Vogt - Talema
Krydsreference Inde - Talema




DIL og SMD Common Mode Interface Spoler

Serie Induktions-
område
Kerner per
Pakning
Viklinger
per Kerne
Monteringstype Forbindelser &
Terminal afstand
Max. PCB dimensioner
B x L x H (mm)
Datablad
Reference
CMJ-2-XXX
CMJ-4-XXX
5µH - 20mH
5µH - 12mH
1 2
4
SMD Term "J" 4 x 2,54
8 x 1,27
9,0x6,0x4,7 CMJ
CCJ-2-XXX
CCJ-4-XXX
CCJ-4-XXXC
26µH - 70mH
26µH - 58mH
25mH - 100µH
1
1
2
2
4
2
SMD Term "J" 8 x 2,54 10,0x14,0x7,6 CMC
CFJ-3-XXXA
CFJ-4-XXXA
CFJ-4-XXXB
24µH - 4,7mH
33µH - 4,7mH
24µH - 100µH
1
1
2
3
4
2
SMD Term "J" 6 x 2,54
8 x 2,54
8 x 2,54
9,0 x 7,7 x 6,0
9,0 x 9,6 x 6,0
9,0 x 9,6 x 6,0
CMF
CKV-XXX 120µH - 68mH 1 2 Print Term "V" 4 x 2,54 7,4x15,2x17,6

CK-CD-CQ
CDF-XXX
CDV-XXX
1,0mH - 68mH 1 2 Print Term "V" 10 x 2,54 14,0x12,5x11,0
9,0x14,0x14,5
CDJ-XXX SMD Term "J" 8 x 2,54 17,0x12,6x8,0
CQF-XXX
CQV-XXX
1,0mH - 90mH 1 4 Print Term "V" 10 x 2,54 12,5x14,0x11,0
9,0x14,0x14,5
CQW-XXX SMD Term "J" 8 x 2,54 17,0x12,6x8,0
CUJ-XXX-16E
CUJ-XXX-16C
CUJ-XXX-16D
CUJ-XXX-16A
CUJ-XXX-16B
24µH - 4,7mH
24µH - 4,7mH
24µH - 4,7mH
24µH - 4,7mH
24µH - 100µH
2
2
3
2
4
2
3
2
4
2
SMD Term "J" 16 x 1,27 9,0x12,8x5,8 CMU-16
COJ-16-XXX 24µH - 5,0mH 8 2 SMD Term "J" 40 x 1,27 16,0x28,6x5,8 COJ-16
Data Linie Filtre 2 til 16 Data Linier SMD Term "J" Misc. DLF
