Oversigt og Krydsreference - Spoler

Oversigt og Krydsreference for spoler for data og signal linie filtrering.

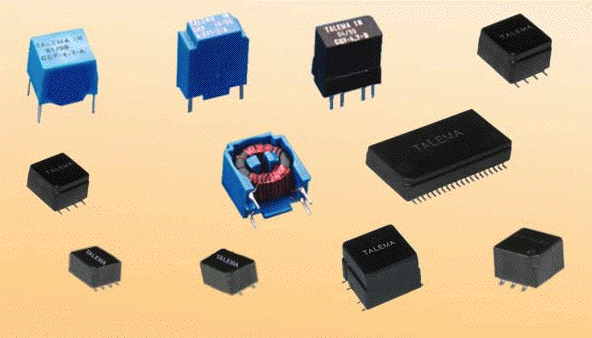

Vi tilbyder et bredt sortiment af common mode støjdæmpningsspoler designet for interface og reduktion af elektromagnetisk interferens (EMI). Spolerne fås i størrelser fra standard til ultra miniature i både DIL og SMD typer og er kompatible med alle gængse footprints. Reference skemaet herunder giver et overblik over udvalget fra vort brede sortiment, ligesom krydsreference listerne kan være en god hjælp når der ønskes en Talema erstatning til en komponent fra en anden producent.
.
Krydsreference Pulse Engineering - Talema Krydsreference Umec - Talema Krydsreference Vacuumschmelze - Talema Krydsreference Vogt - Talema Krydsreference Inde - Talema

Serie	Induktions- område	Kerner per Pakning	Viklinger per Kerne	Monteringstype	Forbindelser & Terminal afstand	Max. PCB dimensioner B x L x H (mm)	Datablad Reference
CMJ-2-XXX CMJ-4-XXX	5µH - 20mH 5µH - 12mH	1	2 4	SMD Term "J"	4 x 2,54 8 x 1,27	9,0 x 6,0 x 4,7	CMJ
CCJ-2-XXX CCJ-4-XXX CCJ-4-XXXC	26µH - 70mH 26µH - 58mH 25mH - 100µH	1 1 2	2 4 2	SMD Term "J"	8 x 2,54	10,0 x 14,0 x 7,6	CMC
CFJ-3-XXXA CFJ-4-XXXA CFJ-4-XXXB	24µH - 4,7mH 33µH - 4,7mH 24µH - 100µH	1 1 2	3 4 2	SMD Term "J"	6 x 2,54 8 x 2,54 8 x 2,54	9,0 x 7,7 x 6,0 9,0 x 9,6 x 6,0 9,0 x 9,6 x 6,0	CMF
CKV-XXX	120µH - 68mH	1	2	Print Term "V"	4 x 2,54	7,4 x 15,2 x 17,6	CK-CD-CQ
CDF-XXX CDV-XXX	1,0mH - 68mH	1	2	Print Term "V"	10 x 2,54	14,0 x 12,5 x 11,0 9,0 x 14,0 x 14,5
CDJ-XXX	1,0mH - 68mH	1	2	SMD Term "J"	8 x 2,54	17,0 x 12,6 x 8,0
CQF-XXX CQV-XXX	1,0mH - 90mH	1	4	Print Term "V"	10 x 2,54	12,5 x 14,0 x 11,0 9,0 x 14,0 x 14,5
CQW-XXX	1,0mH - 90mH	1	4	SMD Term "J"	8 x 2,54	17,0 x 12,6 x 8,0
CUJ-XXX-16E CUJ-XXX-16C CUJ-XXX-16D CUJ-XXX-16A CUJ-XXX-16B	24µH - 4,7mH 24µH - 4,7mH 24µH - 4,7mH 24µH - 4,7mH 24µH - 100µH	2 2 3 2 4	2 3 2 4 2	SMD Term "J"	16 x 1,27	9,0 x 12,8 x 5,8	CMU-16
COJ-16-XXX	24µH - 5,0mH	8	2	SMD Term "J"	40 x 1,27	16,0 x 28,6 x 5,8	COJ-16
Data Linie Filtre		2 til 16 Data Linier		SMD Term "J"	Misc.		DLF
