COJ - Octal 4 Port E1/T1 Common Mode Spole

Kendetegn

  • Lav profil (6,0mm) og letvægt (4,0 g) common mode spole-modulerne giver fortræffelig EMI dæmpning i 4-Port T1/E1 applikationer
  • SMD pakning velegnet for "pick and place" og med god co-planaritet
  • Fin kvalitet til yderst konkurrencedygtig pris p.g.a. høj volumen produktion
  • Produceret i ISO-9001 godkendt fabrik
   COJ - Octal 4 Port E1/T1 Common Mode Spole


Elektriske Specifikationer ved 25°C


Testspænding mellem viklinger: 500 Vrms
Anvendelsestemperatur: 0° til +70°C
Opbevaringstemperatur: -25°C til +105°C		 Testfrekvens: Induktans målt ved 100kHz/20mVrms
Standard pakning i enten anti-statiske rør eller i Tape and Reel
Vægt: 4 gram


Applikationer

16 data linie common mode spolemodulet er designed for T1/E1 applikationer og giver EMI dæmpning for data og signal linie filtrering


COJ Oktale Common Mode Spoler for Data og Signal Linie EMI Støjdæmpning

Type Nummer OCL
(µH Min.)		 DCR
(mOhm Typ.)		 Common Mode Dæmpning
(dB Typ.)
100kHz 1MHz 10MHz 30MHz 50MHz 100MHz 300MHz
 COJ-16-470 47 200 7 27 40 44 42 36 26
      100KHz 300KHz 1MHz 3MHz 5MHz 10MHz 30MHz
 COJ-16-502 5.000 400 26,4 38,2 40,1 32,2 26,4 20,8 15,6

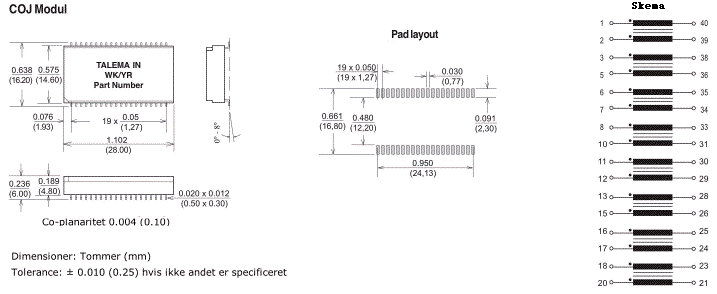

Dimensioner & Skema
