Tilpasset National Semiconductor’s Simple SwitcherTM Type Numre LM2574, LM2475 og LM2576
    Induktorer for 50KH$ Simple Switcher

Kendetegn

  • Høj energi lagring med minimal mætning
  • Høj stabilitet fra ubelastet til fuldt belastet
  • Fås i både SMD og TH versioner
  • Produceret i ISO-9001 godkendt fabrik
  • Anvendelsestemperatur: -40°C til +125°C

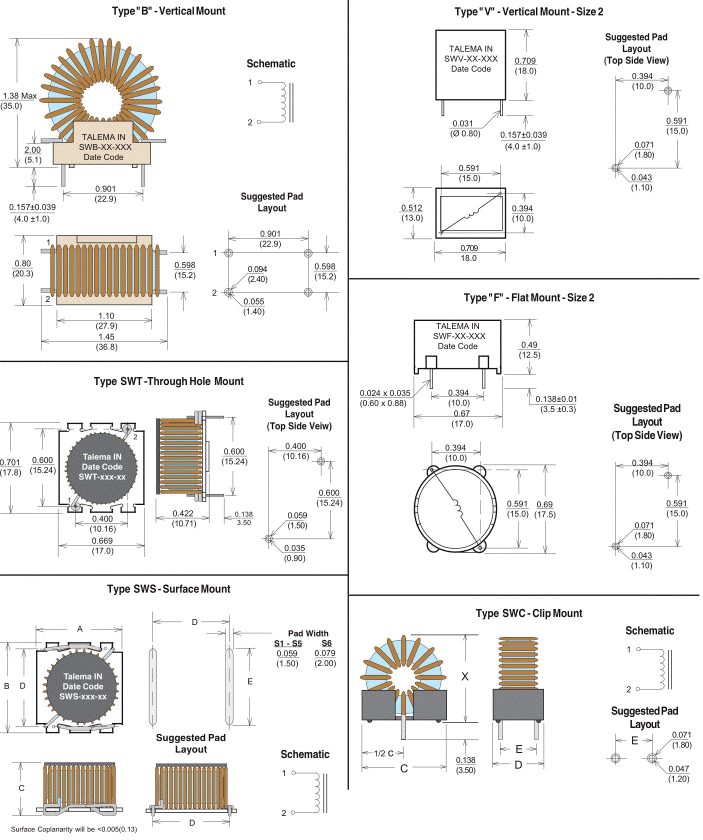

Mekanisk Layout
Krydsreference

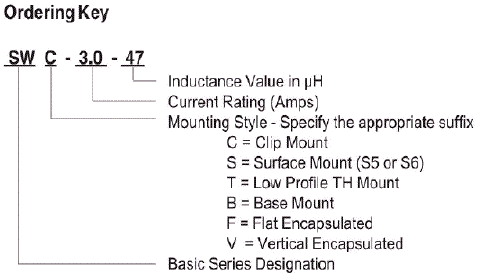

Elektriske Specifikationer ved 25°C

Type Nummer Nominel Strøm
(IDC)		 LN (µH)
Typisk *		 LO (µH) ±20%
Uden DC Belastning		 ETOP (V-µSec) Max. DCR (Ohm) Max. Pakning
"C" "S" "T" "B" "F" "V"
 SW_-3.0-47 3,0 47 38 90 0,05 2 5 5
 SWC-3.0-68 3,0 68 55 90 0,02 4
 SWC-3.0-100 3,0 100 91 90 0,04 4
 SW_-2.0-150 2,0 150 130 90 0,10 4 6
 SW_-1.4-220
 SW_-1.4-220		 1,4
1,4		 220
220		 230
176		 90
90		 0,38
0,14
3		 5
6		 5
   2
 2
 SW_-0.9-330
 SW_-0.9-330		 0,9
0,9		 330
330		 302
267		 90
90		 0,74
0,18
3		 5
6		 5
   2
 2
 SWC-0.64-470 0,64 470 426 90 0,16 4
 SW_-0.85-680 0,85 680 657 90 1,25   5 5   2 2

 SWC-3.0-150 3,0 150 136 200 0,10 4
 SWC-3.0-220 3,0 220 167 200 0,07 5
 SWC-3.0-330 3,0 330 292 200 0,15 5
 SWC-2.0-470 2,0 470 369 200 0,17 5
 SWC-1.3-680 1,3 680 562 200 0,20 5
 SWC-0.95-1000 0,95 1.000 762 200 0,24 5
 SWB-0.62-1500 0.62 1.500 1.150 200 1,00       8
 SWB-0.42-2200 0,42 2.200 1.730 200 1,80       8

Bemærk:
1) Induktans er typisk for IDC og ETOP værdier nævnt ovenfor
2) Ubelastet Induktans målt ved BOP max. på 10 gauss (10mV ved 20kHz)
3) Simple SwitcherTM er et National Semiconductor Corporation varemærke




Mekanisk Layout

Mekanisk Layout


Monterings-
måde		 Str. Kode Dimensioner - Tommer (mm)
A B C D E
"S"
SMD		 S5 0,669
(17,0)		 0,701
(17,8)		 0,425
(10,8)		 0,591
(15,0)		 0,591
(15,0)
S6 0,925
(23,5)		 0,925
(23,5)		 0,531
(13,5)		 0,827
(21,0)		 0,689
(17,5)

Monterings-
måde		 Str. Kode Dimensioner - Tommer (mm
C D E X=Spole Y.D.
"C"
Vertikal
Clip
Montering		 C2 0,650
(16,5)		 0,449
(11,4)		 0,299
(7,60)		 0,110
(2,80)
C3 0,827
(21,0)		 0,449
(11,4)		 0,299
(7,60)		 0,110
(2,80)
C4 0,949
(24,1)		 0,598
(15,2)		 0,449
(11,4)		 0,110
(2,80)
C5 1,252
(31,8)		 0,701
(17,8)		 0,500
(12,7)		 0,130
(3,30)




SW Serie Krydsreference for National's 50kHz Simple SwitcherTM Pulse Eng. - Talema

Pulse Engineering
Type Nummer		 Talema Type Nummer *
Vertikal
Klip Montering		 Flad Åben
SMD		 Flad Åben
TH		 Vertikal TH
Base Montering		 Flad TH
Indstøbt		 Vertikal TH
Indstøbt
 PE-53112
 PE-92114K		  SWC-3.0-47
 SWC-3.0-68		  SWS-3.0-47

  SWT-3.0-47


 PE-92108K
 PE-53113		  SWC-3.0-100
 SWC-2.0-150		  SWS-2.0-150

 PE-52626
 PE-53145
 SWC-1.4-220		  SWS-1.4-220
 SWS6-1.4-220		  SWT-1.4-220

    SWF-1.4-220

  SWV -1.4-220
 PE-52627
 PE-53146
 SWC-0.90-330		  SWS-0.90-330
 SWS6-0.90-330		  SWT-0.90-330

    SWF-0.90-330

  SWV-0.90-330
 PE-53114
 PE-52629		  SWC-0.64-470
 SWS-0.85-680
 SWT-0.85-680
 SWF-0.85-680
 SWV-0.85-680
 PE-53115
 PE-53116		  SWC-3.0-150
 SWC-3.0-220
 PE-53117
 PE-53118		  SWC-3.0-330
 SWC-2.0-470
 PE-53119
 PE-53120		  SWC-1.3-680
 SWC-0.95-1000
 PE-53121
 PE-53122		        SWB-0.62-1500
 SWB-0.42-2200


*Bemærk: Der findes ingen tilsvarende Puls SMD typer for Talema terminal SWT-3.0-47 og SWS type SMD pakning.
