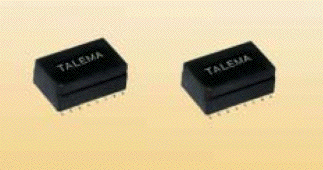

U Port SMD 2xInterface 1,5KV


Kendetegn

  • passer til Infineon´s PEB2096, PEB2196 & PEB2197 chipsets
  • fortræffelig og stabil balance mellem viklinger
  • kompakte størrelser i overflademonterede pakninger
  • opfylder alle internationale standardkrav for U-Interface
  • produceret i ISO-9001 godkendt fabrik
  • arbejdstemperatur: -40° til +85°C
   U Port SMD Transformer 2xInterface 1,5KV

Elektriske Specifikationer ved 25°C   Omsætningsforhold: Fed = IC Side Viklinger


Overflademonterede UPO Interface Transformer Moduler

Opfylder Basic Insulation level EN60950, UL1950 og UL1459


Type Nummer Omsætnings-
forhold
±2%		 LP
(mH Min.)		 ^IDC
(mA)		 LL
(µH)		 CC
(pF Max.)		 DCR (Ohm per vikling) VP
(Vrms)		 Skema
Pri Sek
UAJ-140C 1:1:2:2 1,7 75 5 150 0,8 1,6 1.500 C


Test Vilkår:
Induktans:   Linie side viklinger i serie - målt ved 10kHz, 100mVrms
Lækinduktans:   Linie side viklinger i serie, IC side viklinger kortsluttede - målt ved 100kHz, 100mVrms
Koblingskapacitet:   IC side viklinger (viklinger i serie) til Line side viklinger i serie ved 10kHz, 100mVrms
Testspænding:   1,5kV i 2 sek. - w1 w2 to w3 w4
0,5kV i 2 sek. - w1 w3 to w2 w4
Highspændingstest:   UPULSE(w1 w2 to w3 w4); 2kVOPfor 10µS/700µS bølgeform, 10 pulser i 10 sekund-cyklus med skiftende polaritet

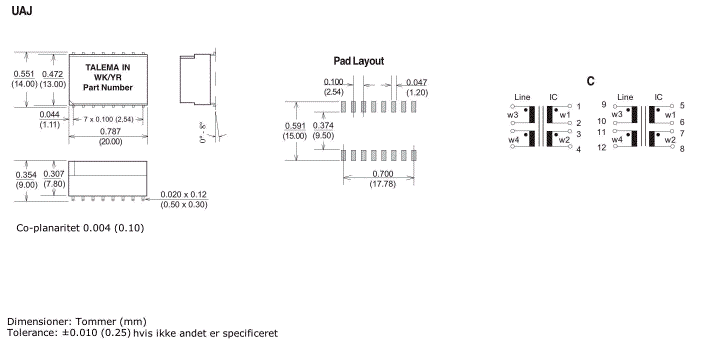

Dimensioner & Skema


Dimensioner & Terminalforbindelser


Gå til top



Kendetegn

  • designed for optimal forenelighed med alle etablerede interface IC´er
  • fortræffelig og stabil balance mellem viklinger
  • kompakte størrelser i overflade monterings pakninger
  • opfylder alle internationale standardkrav for U-Interface
  • produceret i ISO-9001 godkendt Talema facilitet
  • arbejdstemperatur: -40° til +85°C
   U Port SMD Transformer 2xInterface 1,5KV

Elektriske Specifikationer ved 25°C   Omsætningsforhold: Fed = IC Side Viklinger


Overflademonterede UPO Interface Transformer Moduler

Opfylder Basic Insulation level EN60950, Ul1950 og Ul1459


Type Nummer Omsætnings-
forhold
±2%		 LP
(mH Min)		 ^IDC
(mA)		 LL
(µH)		 CC
(pF Max.)		 DCR (Ohm per vikling) VP
(Vrms)		 Skema Dobbelte Spoler
Pri Sek LN
(mH)		 DCR
(Ohm)
UAJ-120A-502
UAJ-130A-502
UAJ-140B-502		 1:1:2
1:1:2,5
1:1:2:2		 1,7
1,7
1,7		 75
75
75		 5
5
5		 100
100
180		 0,8
0,5
0,8		 1,6
1,0
1,6		 1.500
1.500
1.500		 A
A
B		 5
5
5		 0,4
0,4
0,4


Test Vilkår:
Induktans:   Linie side viklinger i serie - målt ved 10kHz, 100mVrms
Lækinduktans:   Linie side viklinger i serie, IC side viklinger kortsluttede - målt ved 100kHz, 100mVrms
Koblingskapaciter:   IC side viklinger (viklinger i serie) til Line side viklinger i serie ved 10kHz, 100mVrms
Testspænding:   1,5kV i 2 Sek. - Line side viklinger i serie til IC side viklinger (IC viklinger i serie)
Induktans CM Spole:   Målt ved 10kHz, 100mVrms

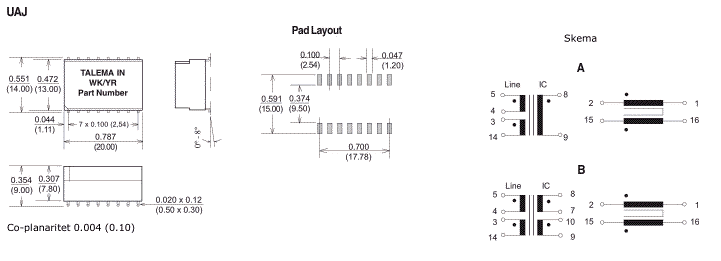

Dimensioner & Skema


Dimensioner & Terminalforbindelser
Dimensions: Inches (Millimeters)
Tolerance: ±0.010 (0.25) unless specified otherwise
