U Port SMD 1xInterface 0,5KV


Kendetegn

  • tilpasset Infineon´s PEB2095 & PEB20950 og AMD&squot;s AM2095 & AM20950 chipsets
  • fortræffelig og jævn balance mellem viklinger
  • opfylder alle internationale standarder for U-Interface
  • produceret i ISO-9001 godkendt fabrik
  • arbejdstemperatur: -40° til +85°C
   U Port SMD 1xInterface 0,5KV Transformere

Elektriske Specifikationer ved 25°C   Omsætningsforhold: Fed = IC Side Viklinger


UPO SMD Interface Transformere

Opfylder Basic Insulation Level EN60950, UL 1950 og UL 1459

Type Nummer Omsætnings-
forhold
±2%		 LP
(mH Min.)		 LL
(µH)		 ^IDC
(mA)		 CC
(pF Max.)		 DCR (Ohm) VP
(Vrms)
Pri Sek
UWJ-180 1:1:4 1,7 10 140 100 1,5 5,2 500


Test Vilkår:
Induktans:   Linie side viklinger i serie - målt ved 10kHz, 100mVrms
Lækinduktans:   Linie side viklinger i serie, IC side viklinger kortsluttede - målt ved 100kHz, 100mVrms
Koblingskapacitet:   IC side viklinger til Linie side viklinger i serie ved 10kHz, 100mVrms
Testspænding:   Linie side viklinger i serie til IC side vikling

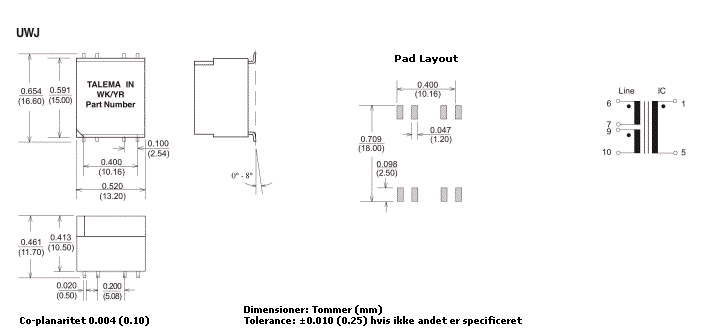

Dimensioner & Skema

Dimensioner & Terminalforbindelser
