U Port TH 1xInterface 4KV


Kendetegn

  • tilpasset Infineon´s PEB2095 & PEB20950 og AMD´s AM2095 & AM20950 chipsets
  • fortræffelig og stabil balance mellem viklinger
  • kompakte størrelser i printterminal- og overflademonterings-pakninger
  • opfylder alle internationale standarder for U-Interface
  • produceret i ISO-9001 godkendt fabrik
  • arbejdstemperatur: -40° til +85°C

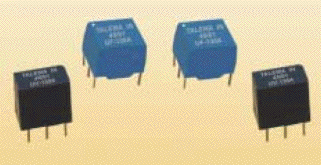

  U Port TH 1xInterface 4KV Transformere

Elektriske Specifikationer ved 25°C   Omsætningsforhold: Fed = IC Side Viklinger


UPO TH Interface Transformere

Opfylder Basic Insulation Level EN60950, UL1950 og UL1459

Type Nummer Omsætnings-
forhold
±1%
LP
(mH Min.)
^IDC
(mA)
LL
(µH)
CC
(pF Max.)
DCR
(Ohm per vikling)
VP
(Vrms)
Pri Sek
UF-130A 01:02,5 1,7 75 6 100 0,8 2 2.500
UV-130A 01:02,5 1,7 75 6 100 0,8 2 2.500


Test Vilkår:
Induktans:   Linie side viklinger i serie - målt ved 10kHz, 100mVrms
Lækinduktans:   Line side viklinger i serie, IC side viklinger kortsluttede - målt ved 100kHz, 100mVrms
Koblingskapacitet:   IC side vikling til Linie side vikling i parallel ved 10kHz, 100mVrms
Testspænding:   2,5kV i 1 sek. - Linie side viklinger i serie til IC vikling
0,5kV i 2 sek. - Linie side vikling til vikling

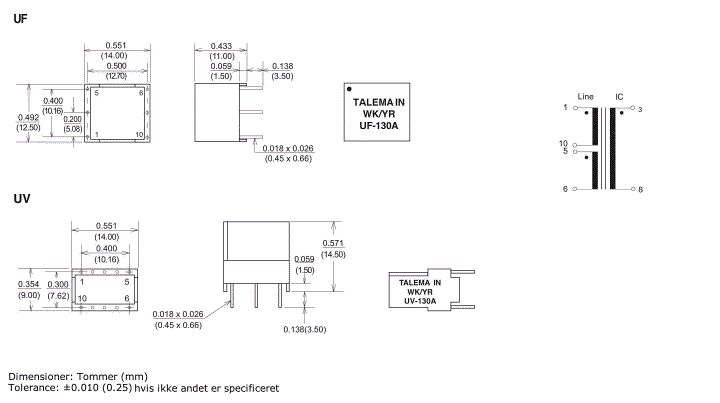

Dimensioner & Skema

Dimensioner & Terminalforbindelser
