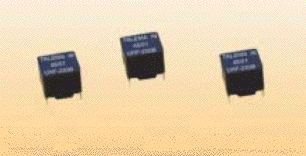

U Port TH 1xInterface 2,5KV
Kendetegn
- tilpasset Infineon´s PEB2095 & PEB20959 og AMD´s AM2095 & AM20950 chipsets
- fortræffelig og stabil balance mellem viklinger
- kompakte størrelser i printterminal- og overflademonterings-pakninger
- opfylder alle internationale standarder for U-Interface
- produceret i ISO-9001 godkendt fabrik
- arbejdstemperatur: -40° til +85°C
|
|
|
|
Elektriske Specifikationer ved 25°C |
|
Omsætningsforhold: Fed = IC Side Viklinger |
UPO TH Interface Transformere - Opfylder Reinforced Insulation Level EN60950 og UL1950
Type Nummer |
Omsætnings-
forhold
±2% |
LP
(mH Min.) |
^lDC
(mA) |
LL
(µH) |
CC
(pF Max.) |
DCR
(Ohm per vikling) |
VP
(Vrms) |
Pri |
Sek |
UHF-230B |
1:1:2,5 |
1,7 |
100 |
20 |
20 |
1,2 |
2,1 |
4.000 |
Test Vilkår: |
|
|
Induktans: |
|
Linie side viklinger i serie - målt ved 10kHz, 100mVrms |
Lækinduktans: |
|
Linie side viklinger i serie, IC side viklinger kortsluttede - målt ved 100kHz, 100mVrms |
Koblingskapacitet: |
|
IC side viklinger i serie til Line side viklinger i parallel ved 10kHz, 100mVrms |
Testspænding: |
|
4,0kV i 2 sek. - Linie side viklinger i serie til IC viklinger |
|
|
3,0kV i 1 min. - Linie side viklinger i serie til IC viklinger |

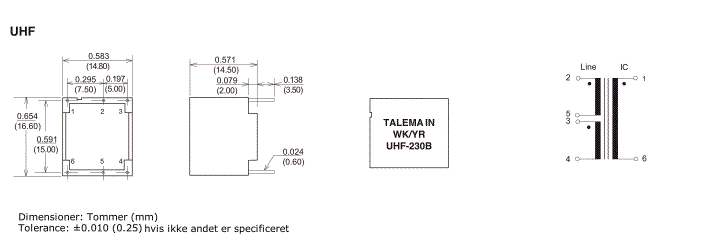

Dimensioner & Skema
