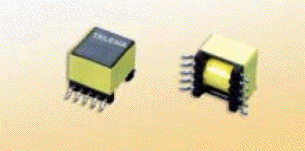

EPU - U Interface Transformer


Vi tilbyder en række prisgunstige U Interface transformere for 2B1Q og 4B3T applikationer for udstyrstransmission mellem kundens domicil og centraler. Transformerne møder alle krav for kendte U Interface IC´er og ANSI standard T1.601 med en yderst stabil pulsform og returdæmpningspræstation.

Kendetegn

  • forenelighed med almindelig tranceiver IC’er sikrer maksimal ledningssløjfe
  • opfylder ANSI standardkrav T1.601 når brugt med anbefalet chip
  • 1.500V minimum isolation
  • alle materialer er godkendt ifølge UL94V-0
  • fortræffelig kvalitet til konkurrencedygtige priser p.g.a. høj-volumen produktion
  • produceret i ISO-9001 godkendt fabrik
  • arbejdstemperatur: -40°C til +85°C
  EPU - U Interface Transformer

Elektriske Specifikationer ved 25°C   Omsætningsforhold: Fed = IC Side Viklinger


EPU Serien - U Interface Transformere

Type Nummer LO
±8%
mH
Omsætnings-
forhold
±2%
Linie : IC
IDC
mA
DCR
Linie
Ohm Nom.
DCR
IC
Ohm Nom.
LL
Linie Side
µH Max.
CC
pF Nom.
VP
(Vrms)
Skema
 EPU-100A
 EPU-100B
16,0
16,0
1,65:1
1,65:1
60
60
8,4
8,4
5,2
5,2
80
80
45
45
1.500
1.500
A
B
 EPU-110B 14,5 1,25:1 60 8,2 6,7 70 50 1.500 B
 EPU-120A
 EPU-120B
7,9
7,9
1,32:1
1,32:1
60
60
5,3
5,3
4,1
4,1
60
60
45
45
1.500
1.500
A
B
 EPU-200A 6,15 1,6:1 60 3,6 2,3 40 40 1.500 A
 EPU-300B
 EPU-300D
28,0
28,0
1,25:1
1,25:1
60
60
19,5
19,5
16,0
16,0
150
150
60
60
1.500
1.500
B
D
 EPU-400B
 EPU-400C
16,0
16,0
2:1
2:1
60
60
8,4
8,4
4,3
4,3
80
80
50
50
1.500
1,500
B
C

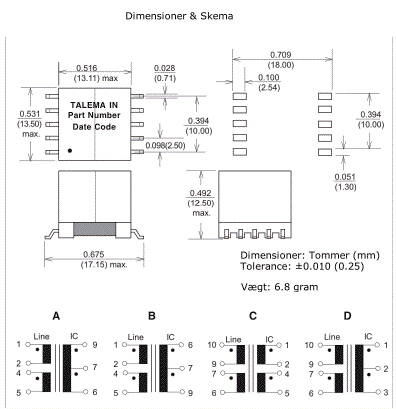

IC - U Interface Krydsreference   Dimensioner & Terminalforbindelser
IC
Producent
IC
Type Nummer
Talema
Type Nummer
Infineon  PEB 8091 / 8191 EPU-100B
 PEB 24902 / 24911 EPU-100B
 PSB 21910 / 21911 EPU-100B
 PEB 2491 (2B1Q) EPU-110B
 PEB 20901 EPU-120A
 PEB 2090 (4B3T) EPU-120B
 PEB 2091 (2B1Q) EPU-100A
Motorola  MC145572 (2B1Q) EPU-300B
EPU-300D
Mietec  MTC20278 IL TQ (2B1Q) EPU-400B
 MTC20279 IL TQ (4B3T) EPU-200A
 MTC20276 EPU-400C
