AEP400 -Texas Ins. Chipsets


Kendetegn

  • opfylder ANSI og ETSI krav
  • tilpasset TI´s TNETD4000R, TNETD4000C/P og TNETD3000C/P chipsets
  • meget lav THD
  • 1.500V minimum isolation
  • alle materialer godkendt ifølge UL94V-0
  • fortræffelig kvalitet til en konkurrencedygtig pris p.g.a. høj-volumen produktion
  • produceret i ISO-9001 godkendt fabrik
   AEP400 - Texas Ins. Chipsets


Elektriske Specifikationer ved 25°C

Arbejdstemperatur: -40° til +85°C

Type Nummer Pakning IC Driver Omsætnings-
forhold
±2%
Linie : IC		 LP
(µH)
±6%		 LL
(µH)
Max.		 CWW
(pF)
Max.		 DCR
(Ohm)
Max.
Linie / IC		 THD (Linearitet) Typisk Longitudinal Balance
Min.		 Indsætnings-
tab
Max.		 Frekvens-
respons
Max.		 Isolations- spænding (Vrms)
 AEP400-T TH  TNETD4000R
 TNETD3000C/P		 1,423 : 1 1,5 18 40 1,75 / 0,80 -80dB
100kHz		 -50dB
30kHz-1,1MHz		 0.5dB
300kHz		 0,5dB
30kHz-1,1MHz		 1.500
 AEP400-S SMD
 AEP410-T TH  TNETD4000C/P 1,95 : 1 1,5 12 45 1,55 / 0,90
 AEP410-S SMD

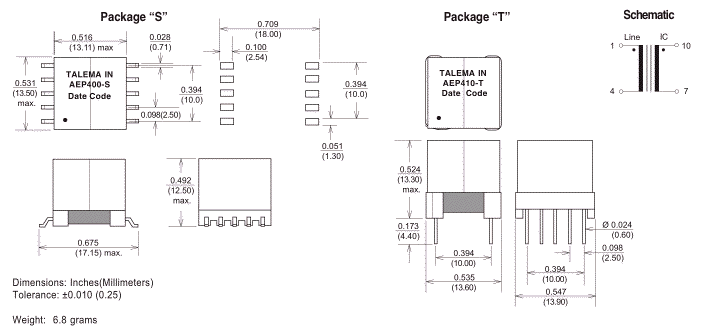

Dimensioner & Terminalforbindelser
